Émetteur vidéo analogique (VTX) hautes performances en temps réel
Positionnement principal
Un système de transmission vidéo analogique avec la performance en temps réel comme principal avantage concurrentiel, dédié à fournir aux pilotes professionnels et aux applications haut de gamme un retour visuel sans latence et très fiable, assurant une synchronisation absolue entre les commandes de contrôle et la perception visuelle.
Scénarios d'application
Course et entraînement de drones professionnels
Vol FPV Freestyle extrême et tournage cinématographique
Tests et développement de systèmes sans pilote
Reconnaissance tactique et intervention d'urgence
Principaux arguments de vente
Latence ultra-faible image par image
Chaîne de transmission du signal optimisée
Stabilité dans les environnements complexes
Mode de défaillance prévisible
Compatibilité transparente avec les équipements professionnels
Performances soutenues à haute puissance de sortie
| projet | spécifications |
|---|---|
| tension de fonctionnement : | DC 7-20V |
| courant de fonctionnement : | 2.6A@12V |
| température ambiante de fonctionnement : | -10~65℃ |
| poids : | 70g (hors antenne) |
| dimension d'encombrement : | 74mm*38.5mm*24mm |
| Position du trou de montage : | Espacement de 20 mm x 20 mm, avec trous filetés M2 inclus |
| Nombre de canaux : | 88CH |
| plage de fréquences : | 4900~6100MHz |
| puissance de sortie : | 25mW ,500mW , 1W,5W,10W |
| protocole de contrôle : | IRC Tramp prend en charge le réglage des paramètres OSD |
| Type de modulation : | Modulation de fréquence FM |
| largeur de bande du canal : | 8MHz |
| Interface d'antenne : | SMA (filetage externe avec trou interne) |
| Format vidéo : | NTSC/PAL |
Caractéristiques du produit
| Prend en charge le fonctionnement sur le spectre à large bande de 4,9G à 6,1G |
| Contrôle par bouton/IRC pour un réglage rapide du CH et de la puissance |
| Conception spéciale éliminant la connexion de l'antenne et la combustion de l'amplificateur de puissance |
| Cristal RF de qualité automobile avec plage de températures et stabilité de fréquence améliorée |
| Boîtier entièrement en métal CNC avec caractéristiques anti-poussière et anti-explosion, excellente dissipation thermique et puissance de sortie stable |
| Verrouillage rapide de la fréquence, aucune interférence avec les pairs au démarrage |
| Protection contre les températures élevées : lorsque le produit surchauffe pendant un fonctionnement continu, le système de transmission d'images active la protection de réduction de puissance. Une fois que le système atteint le point d'équilibre, la puissance de sortie augmente progressivement pour éviter les dommages thermiques dus aux températures élevées. |
| Puissance de sortie élevée, puissance de sortie stable et longue distance de transmission |
Définition des fonctions de l'interface
| joggle | description fonctionnelle |
|---|---|
| GND1,GND2 : | Le fil de masse se connecte au GND du système de contrôle de vol. |
| RX : |
Entrée du signal de contrôle de la transmission d'images : Connectez-vous à l'interface UART TX des appareils tels que les systèmes de contrôle de vol et activez le protocole de contrôle IRC pour réguler les fonctions, notamment la fréquence de transmission, la bande passante et la puissance. |
| VTX : | Entrée vidéo : Connectez-vous à la sortie vidéo du contrôle de vol (VTX) |
| VCC : | Connectez l'entrée d'alimentation DC 7V-20V à la borne positive du module régulateur abaisseur DC-DC, et non directement au contrôleur de vol. |
| GND : | Connectez la borne négative de l'entrée d'alimentation à la borne négative du module régulateur abaisseur DC-DC. |
| POWER : |
bouton de réglage de la puissance
|
| FRCH : |
Bouton de réglage de la fréquence/du canal
|
| PWR LED : |
Indicateur d'alimentation : Rouge (clignote pour indiquer le niveau de puissance)
|
| CH LED : | Indicateur de canal : Vert (indique le canal CH par le nombre de clignotements) |
| FR LED : | Voyant indicateur de bande : Bleu (indique le nombre de clignotements pour la bande) |
Tableau des fréquences
1, État de l'alimentation et des LED (nombre de clignotements de la LED PWR)
| LED rouge clignotant en boucle | éteint | Toujours allumé | Clignote une fois | Clignote deux fois | Clignote 3 fois | Clignote 4 fois | Clignote 5 fois |
|---|---|---|---|---|---|---|---|
| Niveau de puissance | PIT | Verrouiller le bouton | 25mW | 500mW | 1W | 5W | 10W |
2, Groupe de fréquences, canal et état du voyant (nombre de clignotements de la LED)
| Indicateur de groupe de fréquences (bleu) Indicateur de clignotement de la LED FR |
Canal (MHz) Voyant lumineux (LED verte) |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
CH1 Clignote une fois |
CH2 Clignote deux fois |
CH3 Clignote 3 fois |
CH4 Clignote 4 fois |
CH5 Clignote 5 fois |
CH6 Clignote 6 fois |
CH7 Clignote 7 fois |
CH8 Clignote 8 fois |
||
| La LED clignote une fois | Bande A | 5856 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| La LED clignote deux fois | Bande B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| La LED clignote 3 fois | Bande E | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| La LED clignote 4 fois | Bande F | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| La LED clignote 5 fois | Bande R | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| La LED clignote 6 fois | Bande H | 5653 | 5693 | 5733 | 5773 | 5813 | 5853 | 5893 | 5933 |
| La LED clignote 7 fois | Bande L | 5333 | 5373 | 5413 | 5453 | 5493 | 5533 | 5573 | 5613 |
| La LED clignote 8 fois | Bande U | 5325 | 5348 | 5366 | 5384 | 5402 | 5420 | 5438 | 5456 |
| La LED clignote 9 fois | Bande O | 5474 | 5492 | 5510 | 5528 | 5546 | 5564 | 5582 | 5600 |
| La LED clignote 10 fois | Bande X | 4990 | 5020 | 5050 | 5080 | 5110 | 5140 | 5170 | 5200 |
| La LED clignote 11 fois. | Bande Z | 6002 | 6028 | 6054 | 6080 | 6106 | 6132 | 6158 | 6184 |

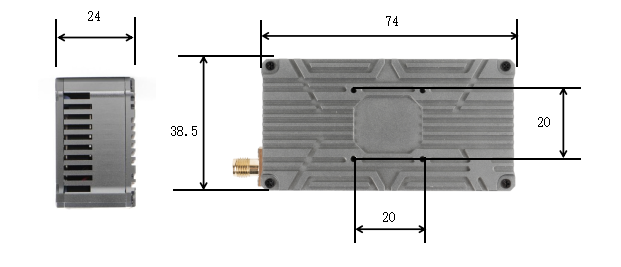

3. Schéma des dimensions d'installation
Remarques :
Si le câble RX est déjà connecté à l'émetteur du contrôleur de vol, les boutons ne fonctionneront pas.
Détails des accessoires (schéma ci-joint)
|
Fil de borne Fil de borne 4P, longueur 200 mm ±3 mm |
|
|
ligne d'alimentation Fil de borne 2P, longueur 200 mm ±3 mm |
|
|
Antenne en bâton de bambou Bande de fréquences 5,8G, avec un câble de connexion intermédiaire mesurant 140 mm ± 3 mm |
