Gids voor het onderscheiden, vergelijken en selecteren van omnidirectionele FRP-antennes
Omnidirectionele FRP (Fiber Reinforced Plastic) antennes kunnen worden ingedeeld in vier soorten op basis van hun externe ontwerp.Het onderscheid wordt in het volgende beschreven:, vergelijking en selectie methode van deze producten om de nauwkeurige selectie van geschikte antennes te vergemakkelijken.

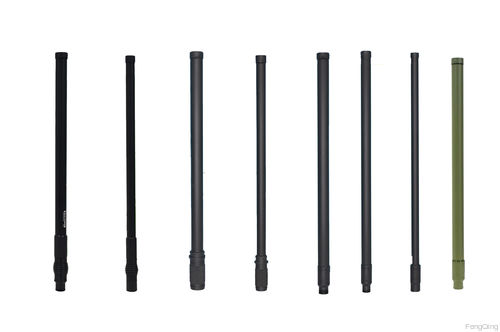

I. Productonderscheid: indeling op basis van uiterlijk ontwerp
De vier soorten antennes verschillen aanzienlijk in externe structuur, afmetingen en kernkenmerken, zoals hieronder beschreven:
| Type |
Uiterlijk |
Kernstructurele verschillen |
Dimensionele kenmerken |
Voorkeurstoepassingsscenario's |
| Omnidirectionele antenne in de vorm van een stok |
Lijkt op een knuppel met rechte lijnen; de maat van de dop is 35 mm en 28 mm; er zijn slechts twee buisdiameters beschikbaar: 25 mm en 32 mm |
Geen speciale schokdemper of uitgebreide structuren; heeft een basisontwerp van FRP-buis + antennehuls, met een ingebouwde grote koperbuis vibrator |
Vaste lengte van 600 mm, in het algemeen compact |
Scenario's waarvoor een hoge draagbaarheid van apparaten vereist is, zoals op rugzakken gemonteerde tegenaanpassingsapparaten en ingebouwde uitrusting voor koffers |
| Omnidirectionele antenne in de vorm van een microfoon |
Naboots het uiterlijk van een microfoon met een eenvoudig ontwerp; cap-specificaties zijn hetzelfde als het stokvormige type (35 mm/28 mm); slechts twee buisdiameter beschikbaar: 25 mm en 32 mm |
Gelijkaardige structuur als het stokvormige type, met de nadruk op het lichte uiterlijk; de specificaties van de ingebouwde koperbuis vibrator zijn dezelfde als die van het stokvormige type |
Een uniforme lengte van 600 mm, iets lichter dan het stokvormige type |
Apparaten die een onopvallend uiterlijk vereisen, zoals draagbare stoorapparaten voor trolleycases en uitrusting voor trolleykoffers, om een opdringerig uiterlijk te voorkomen |
| Omnidirectionele antenne in de vorm van een trechter |
Kenmerkt zich door een trechtervormige overgang aan de bovenkant; capgroottes zijn 35mm, 28mm en 22mm; een nieuwe buisdiameter van 20mm wordt toegevoegd (in totaal drie soorten: 20mm/25mm/32mm) |
Ondersteunt kleur aanpassing (bijv. militair groen); de diameter van de mouw varieert met de buisdiameter (22mm/27mm/34mm), aangepast aan meer installatieruimtes |
Lengte van 600 mm, met meer opties voor buisdiameter, geschikt voor smalle installatieposities |
Scenario's waarbij aangepaste kleuren nodig zijn of waarbij de installatieoppervlakte beperkt is, zoals basisstations met een middelmatig vermogen en vaste regionale beveiligingsapparatuur |
| Schokabsorberende trommelveer Omnidirectionele antenne |
Uitgerust met een veer-schokabsorberende mouw; dopgroottes zijn 35mm/28mm; slechts twee buisdiameter beschikbaar: 25mm en 32mm; grotere mouwdiameter (30mm/38mm) |
Kern toevoeging van een veer schokabsorberende structuur om trillingsimpact te bufferen; de ingebouwde koperbuis vibrator heeft een sterkere anti-interferentie prestaties |
Lange lengte tot 900 mm, stabieler in het algemeen, met uitstekende trillingsweerstand |
Vibratiegevoelige apparaten, zoals uitrusting voor koffers en mobiele uitrusting voor buiten (bijv. uitrusting voor rugzakken) |
![laatste bedrijfscasus over [#aname#]](//style.antidrone-device.com/images/load_icon.gif)
II. Vergelijking van kernparameters: overeenkomsten en verschillen tussen de vier soorten antennes
(I) Gemeenschappelijke parameters: consistent basisprestaties
Alle antennes behouden consistentie in de kernprestaties om de stabiliteit in algemene scenario's te garanderen, waaronder:
- Vermogen: 100 W voor alle apparaten, compatibel met apparaten met een midden- en hoog vermogen (bijv. basisstations met een middenvermogen, tegenmaatregelapparaten).
- VSWR (Voltage Standing Wave Ratio): ≤ 1.5, wat resulteert in een laag signaalverlies en de stabiliteit van het signaal verzekert.
- Horizontale lob: 360° voor alle signalen en voldoet aan de vereiste van een omni-directionele signaaldekking zonder horizontale blinde vlekken.
- Type aansluiting: Insteek-NJ-aansluiting, die een esthetische installatie, een veilige aansluiting mogelijk maakt en het contactverlies van het signaal vermindert.
- Materiaal: alle voorzien van een FRP-behuizing + een grote koperbuis vibrator, met een sterke duurzaamheid buiten en aanpassingsvermogen voor verschillende temperatuur- en klimaatomstandigheden.
(II) Differentiële parameters: invloed op de aanpasbaarheid van scenario's
Antennen van verschillende soorten en frequentiebanden verschillen in belangrijke parameters, die rechtstreeks hun toepasselijke scenario's bepalen.
| Parameterdimensie |
In de vorm van een stok / in de vorm van een microfoon (25 mm / 32 mm buisdiameter) |
met een breedte van niet meer dan 50 mm |
Schokabsorberend trommelveertype (25 mm/32 mm buisdiameter) |
| Lange |
600 mm |
600 mm |
900 mm (langer, waardoor een breder signaalbereik mogelijk is) |
| Opties voor buisdiameter |
2 soorten (25 mm/32 mm) |
3 soorten (20mm/25mm/32mm; 20mm geschikt voor smalle ruimtes) |
2 soorten (25 mm/32 mm) |
| Verticale lob (voorbeeld: 2,4G frequentieband) |
17 ± 3° |
17 ± 3° |
17±3° (gerelateerd aan de frequentieband, consistent binnen dezelfde frequentieband) |
| Gewin (voorbeeld: 5.8G frequentieband) |
10 ± 1 dB |
10 ± 1 dB |
10±1dBi (winst stijgt met de stijging van de frequentieband, consistent binnen dezelfde frequentieband) |
| Speciale functies |
Geen |
Kleuren aanpassen |
Voor de toepassing van deze verordening geldt de volgende bepalingen: |
(III) overeenkomstige relatie tussen frequentieband en winst: bepaling van de dekking van het signaal
Hoe hoger de frequentieband, hoe groter de winst en hoe verder de signaaltransmissie afstand.De specifieke correspondentie is als volgt::
| Frequentieband |
Gewinbereik |
Toepasselijke signaalsoorten |
| 433M (420-440MHz) |
3 ± 1 dB |
Draadloze microfoons, draadloze telefoons, sommige afstandsbedieningen |
| 900M (840-930MHz) |
3 ± 1 dB |
GSM, CDMA, wat walkie-talkies. |
| 1.2G (1180-1280MHz) |
6 ± 1 dB |
Sommige draadloze communicatie, speciale bewakingssignalen |
| 1.4G (1430-1450MHz) |
6 ± 1 dB |
Professionele beveiligingsbewakingssignalen, specifieke draadloze apparaten |
| 1.5G (1560-1620MHz) |
6 ± 1 dB |
GPS/Beidou hulpsignalen, regionale beveiligingssignalen |
| 2.4G (2400-2500 MHz) |
8 ± 1 dB |
WIFI 2.4G, Bluetooth, wat UAV beeldtransmissie. |
| 5.2G (5150-5350MHz) |
10 ± 1 dB |
WIFI-5.2G, hoogwaardige UAV-vluchtbesturing |
| 5.8G (5700-5900MHz) |
10 ± 1 dB |
WIFI-5.8G, UAV-navigatie, draadloze cheat-tool tegenmaatregelen |
III. Selectiemethode: Vier stappen om de vereisten nauwkeurig te matchen
Stap 1: Verklaring van de frequentieband van het apparaat en vergrendeling van het basisbereik
Schermantennes die overeenstemmen met de werkfrequentieband van het apparaat, wat de belangrijkste voorwaarde is.
- Voorbeeld 1: Voor een 2,4G WIFI-router of Bluetooth-apparaat moet een antenne met een frequentieband van 2400-2500 MHz worden gekozen.
- Voorbeeld 2: Voor tegenmaatregelen voor UAV's (die een dekking van de frequentiebanden voor vluchtcontrole en beeldoverdracht vereisen) moet prioriteit worden gegeven aan antennes met frequentiebanden van 5,2G (5150-5350MHz) of 5.8G (5700-5900MHz).
Stap 2: Selecteer het type antenne op basis van het gebruiksscenario
Bepaal het type antenne door rekening te houden met de installatieomgeving van het apparaat, of het mobiel is en of er speciale vereisten zijn (bijv. schokdemper, kleur).
- Scenario 1: Vehicle-mounted equipment and outdoor mobile backpack-mounted equipment (susceptible to vibration) → Prioritize the shock-absorbing drum spring type (the spring structure resists vibration and ensures signal stability).
- Scenario 2: Vaste installatie (bv. basisstations met een middelmatig vermogen, regionale beveiliging) met verborgen kleuren (bv.Militaire groen) → Selecteer het trechtervormige type (ondersteunt kleur aanpassing, en de buisdiameter van 20 mm is geschikt voor smalle ruimtes).
- Scenario 3: Draagbare trolleycases en ingebouwde uitrusting voor koffers (om compact te zijn) → Kies het type in de vorm van een stok/microfoon (korte lengte van 600 mm, buisdiameter van 25 mm voor gemakkelijke opslag).
Stap 3: bepalen van de buisdiameter specificatie op basis van de installatie ruimte
Kies de juiste buisdiameter op basis van de interne ruimte van de inrichting of de plaats van installatie.
- Voldoende ruimte (bijv. computerruimtes van basisstations, grote trolleycases) → 32 mm buisdiameter (grotere ingebouwde koperbuis, hogere draagkracht en stabielere prestaties).
- Smalle ruimte (bijv. koffers, kleine uitrusting voor rugzakken) → buisdiameter van 25 mm of 20 mm (de 20 mm diameter is uniek voor het trechtervormige type en is het meest compact).
Stap 4: Bevestig op basis van de signaalvereisten de sterkte en lengte
Selecteer de antenne met de bijbehorende versterking en lengte volgens de signaaldekkingsafstand en de penetratievereisten.
- Dekking over korte afstanden (bijv. binnen 100 meter, binnenbeveiliging) → Lage winst (3±1dBi, zoals 433M/900M-frequentiebanden) + 600 mm lengte (batenvormige/microfoonvormige/afvoervormige soorten).
- Dekking over grote afstanden (bijv. meer dan 300 meter, buitenbasisstations) → Hoge winst (10±1dBi, zoals 5,2G/5,8G frequentiebanden) + lengte van 900 mm (schokabsorberend trommelveertype,langere structuur verbetert de signaaloverdracht).
IV. Samenvatting
De kernlogic voor het selecteren van omnidirectionele FRP-antennen is "frequentiebandmatching → type bepalen op basis van scenario → buisdiameter selecteren op basis van ruimte → winst bepalen op basis van vereisten".Er moet prioriteit worden gegeven aan het waarborgen dat de frequentieband van de antenne overeenkomt met het apparaat., selecteert vervolgens het type volgens het scenario (vibratie, kleur, draagbaarheid), bepaalt de buisdiameter op basis van de installatieruimte,en ten slotte bevestigen de winst en lengte volgens de signaaldekkingseisenDoor middel van deze vier stappen kunt u nauwkeurig een geschikt omnidirectioneel FRP-antenneproduct selecteren om een stabiele en efficiënte signaaloverdracht van het apparaat te garanderen.
