Omnidirectional FRP Antenlerini Farklandırma, Karşılaştırma ve Seçim Kılavuzu
Omnidirectional FRP (Fiber Reinforced Plastic) antenleri, dış tasarımlarına dayanarak dört tipte sınıflandırılabilir. Her tür yapı, parametreler ve uygulanabilir senaryolarda farklılık gösterir.Aşağıdaki ayrıntılar, karşılaştırma ve bu ürünlerin seçimi yöntemi uygun antenlerin doğru seçimini kolaylaştırmak için.

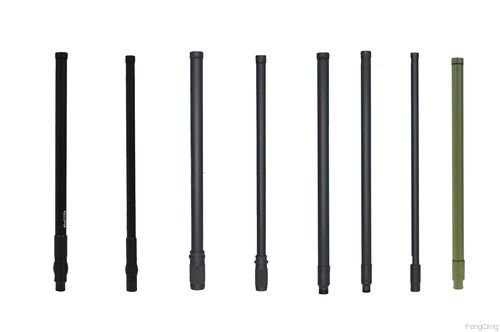

I. Ürün ayrımı: Dış tasarımlara göre sınıflandırma
Dört tür anten, aşağıda ayrıntılı olarak açıklandığı gibi dış yapıda, boyutlarda ve çekirdek özelliklerinde önemli ölçüde farklılık gösterir:
| Türü |
Dış Görünüm |
Temel Yapısal Farklar |
Boyut Özellikleri |
Tercih edilen Uygulama Senaryoları |
| Çubuk şeklinde omnidirectional anten |
Düz genel çizgileri olan bir sopaya benziyor; başlık boyutları 35mm ve 28mm; sadece iki boru çapı mevcut: 25mm ve 32mm |
Özel şok emici veya genişletilmiş yapılar yoktur; yerleşik büyük bakır boru vibratörü ile FRP tüpü + anten kolunun temel tasarımını benimser |
600 mm sabit uzunluk, kompakt genel olarak |
Yüksek taşınabilirlik gerektiren senaryolar, örneğin sırt çantasına monte edilmiş karşı önlem cihazları ve bavul içine yerleştirilmiş ekipmanlar |
| Mikrofon şeklinde omnidirectional anten |
Basit bir tasarıma sahip bir mikrofonun görünümünü taklit eder; başlık özellikleri baston şeklindeki tiple aynıdır (35mm/28mm); sadece iki boru çapı mevcuttur: 25mm ve 32mm |
Hafif görünümüne odaklanarak baston şeklindeki tiple benzer yapı; yerleşik bakır boru vibratörünün özellikleri baston şeklindeki tiple aynıdır |
600 mm'lik birleştirilmiş uzunluk, baston şeklindeki türden biraz daha hafif |
Çatlak görünümünü önlemek için, taşınabilir trolleybuk tıkanma cihazları ve trolleybuk bavulları gibi sessiz görünüm gerektiren cihazlar |
| Funnel şeklinde omnidirectional anten |
Üstte bir huni şeklindeki geçiş özelliği; başlık boyutları 35mm, 28mm ve 22mm'dir; yeni bir 20mm boru çapı eklenmiştir (toplamda üç tür: 20mm/25mm/32mm) |
Renk özelleştirmesini destekler (örneğin, askeri yeşil); eldiven çapı, daha fazla kurulum alanına adapte olmak üzere boru çapına (22mm/27mm/34mm) göre değişir |
600 mm uzunlukta, daha fazla boru çapı seçeneği ile, dar kurulum pozisyonları için uygundur |
Özel görünüm renkleri gerektiren veya orta güç baz istasyonları ve sabit bölgesel güvenlik ekipmanları gibi sınırlı kurulum alanına sahip senaryolar |
| Şok emici davul yayı omnidirectional anten |
Bahçeli şok emici bir koltukla donatılmıştır; başlık boyutları 35mm/28mm; sadece iki boru çapı mevcuttur: 25mm ve 32mm; daha büyük koltuk çapı (30mm/38mm) |
Vibrasyon etkisini tamponlamak için bir yay şok emici yapısının çekirdek eklenmesi; yerleşik bakır boru vibratörünün daha güçlü bir müdahale karşıtı performansı vardır |
Uzunluk 900mm'ye yükseltildi, genel olarak daha istikrarlı ve çarpıcı titreşim direnci |
Vibrasyonlara duyarlı cihazlar, örneğin arabaya monte edilmiş valiz ekipmanları ve dış mekan taşınabilir cihazlar (örneğin sırt çantasına monte edilmiş ekipmanlar) |
![son şirket davası hakkında [#aname#]](//style.antidrone-device.com/images/load_icon.gif)
II. Temel parametrelerin karşılaştırılması: Dört tür anten arasındaki ortaklıklar ve farklılıklar
(I) Ortak parametreler: tutarlı temel performans
Tüm antenler, genel senaryolarda istikrar sağlamak için temel temel performansta tutarlılık sağlar:
- Güç Taşıma Kapasitesi: Tümü için 100W, orta ve yüksek güç çıkış cihazlarıyla uyumludur (örneğin, orta güç baz istasyonları, karşı önlem cihazları).
- VSWR (Voltaj Kalıcı Dalga oranı): ≤1.5, düşük sinyal iletim kaybı ile sonuçlanır ve sinyal istikrarını sağlar.
- Yatay Lobe: Tümü için 360°, yatay sinyal kör noktaları olmadan her yönlü sinyal kapsamına sahip olma gereksinimini karşılar.
- Bağlantı Tipi: Estetik montajı, güvenli bağlantıyı sağlayan ve sinyal temas kaybını azaltan giriş N-J bağlantısı.
- Malzeme: Hepsi FRP koruma + büyük bakır boru vibratörü benimser, açık havada güçlü dayanıklılık ve çeşitli sıcaklık ve iklim koşullarına uyum sağlar.
(II) Farklı parametreler: Senaryo uyumluluğunu etkileyen
Farklı tiplerdeki ve frekans bantlarındaki antenler, uygulanabilir senaryolarını doğrudan belirleyen önemli parametrelerle farklılık göstermektedir.
| Parametre Boyutu |
Çubuk şeklinde / Mikrofon şeklinde (25mm/32mm boru çapı) |
Funnel şeklinde (20mm/25mm/32mm boru çapı) |
Şok emici davul yay tipi (25mm/32mm boru çapı) |
| Uzunluk |
600 mm |
600 mm |
900mm (daha uzun, daha geniş sinyal kapsama aralığı sağlar) |
| Tüp çapı seçenekleri |
2 tür (25mm/32mm) |
3 tür (20mm/25mm/32mm; dar alanlar için uygun 20mm) |
2 tür (25mm/32mm) |
| Dikey lob (Örnek: 2.4G frekans bandı) |
17±3° |
17±3° |
17±3° (frekans bandına bağlı, aynı frekans bandında tutarlı) |
| Kazanç (Örnek: 5.8G frekans bandı) |
10±1dBi |
10±1dBi |
10±1dBi (frekans bandının artmasıyla kazanç artışları, aynı frekans bandında tutarlı) |
| Özel Görevler |
Hiçbiri |
Renk özelleştirme |
Bahçe şok emici ( titreşim direnci) |
(III) Frekans Bandı ve Kazanç Arasındaki Uyumlu İlişki: Sinyal Kapsam Kapasitesinin Belirlenmesi
Farklı frekans bantlarındaki antenlerin farklı kazançları vardır. Frekans bandı ne kadar yüksekse, kazanç o kadar büyüktür ve sinyal iletim mesafesi o kadar uzundur.Özel yazışma şu şekilde::
| Frekans bandı |
Kazanç aralığı |
Uygulanabilir sinyal türleri |
| 433M (420-440MHz) |
3±1dBi |
Kablosuz mikrofonlar, kablosuz telefonlar, bazı uzaktan kumandalar |
| 900M (840-930MHz) |
3±1dBi |
GSM, CDMA, bazı telsizler. |
| 1.2G (1180-1280MHz) |
6±1dBi |
Bazı kablosuz iletişim, özel izleme sinyalleri |
| 1.4G (1430-1450MHz) |
6±1dBi |
Profesyonel güvenlik izleme sinyalleri, özel kablosuz cihazlar |
| 1.5G (1560-1620MHz) |
6±1dBi |
GPS/Beidou yardımcı sinyalleri, bölgesel güvenlik sinyalleri |
| 2.4G (2400-2500MHz) |
8±1dBi |
WIFI-2.4G, Bluetooth, UAV görüntü aktarımı. |
| 5.2G (5150-5350MHz) |
10±1dBi |
WIFI-5.2G, UAV uçuş kontrolü |
| 5.8G (5700-5900MHz) |
10±1dBi |
WIFI-5.8G, UAV navigasyonu, kablosuz hile aracı karşı önlemler |
III. Seçim yöntemi: Gereksinimleri doğru bir şekilde eşleştirmek için dört adım
Adım 1: Cihaz Frekans Bandını Açıklayın ve Temel Aralıkları Kilitleyin
Temel şart olan cihazın çalışma frekans bandına karşılık gelen ekran antenleri.
- Örnek 1: 2.4G WIFI yönlendiricisi veya Bluetooth cihazı için, 2400-2500MHz frekans bandına sahip bir anten seçilmelidir.
- Örnek 2: UAV karşı önlemleri için (uçuş kontrolü ve görüntü iletim frekans bantlarının kapsamını gerektiren) 5,2G (5150-5350MHz) veya 5 frekans bantlarına sahip antenlere öncelik verilmelidir..8G (5700-5900MHz).
Adım 2: Kullanım senaryosuna göre Anten Tipini Seç
Anten tipini, cihazın kurulum ortamını, mobil olup olmadığını ve özel gereksinimlerin olup olmadığını (örneğin şok emiciliği, renk) dikkate alarak belirleyin.
- Ssenaryo 1: Vehicle-mounted equipment and outdoor mobile backpack-mounted equipment (susceptible to vibration) → Prioritize the shock-absorbing drum spring type (the spring structure resists vibration and ensures signal stability).
- Ssenaryo 2: Gizli renklere ihtiyaç duyan sabit kurulum (örneğin orta güç baz istasyonları, bölgesel güvenlik)askeri yeşil) → Funnelshaped türünü seçin (renk özelleştirmesini destekler, ve 20 mm tüp çapı dar alanlar için uygundur).
- Senaryo 3: Taşınabilir araba dolapları ve bavul içi donanımlar (kompaklık peşinde) → Çubuk/mikrofon şeklindeki türü seçin (600mm kısa uzunluk, kolay saklama için 25mm boru çapı).
Adım 3: Kurulum alanına göre boru çapı spesifikasyonunu belirleyin
Aygıtın iç alanına veya kurulum yerine göre uygun boru çapını seçin.
- Yeterli alan (örneğin, baz istasyonu bilgisayar odaları, büyük araba dolapları) → 32 mm boru çapı (dahili daha büyük bakır boru, daha yüksek güç taşıma verimliliği ve daha istikrarlı performans).
- Dar Alan (örneğin, bavullar, küçük sırt çantası monte edilen ekipman) → 25 mm veya 20 mm boru çapı (20 mm çapı, huni şeklinde tip için benzersizdir ve en kompakttır).
Adım 4: Sinyal gereksinimlerine göre kazanç ve uzunluğu doğrula
Sinyal kapsamı mesafesine ve nüfuz gereksinimlerine göre karşılık gelen kazanç ve uzunluğa sahip anten seçilmelidir.
- Kısa mesafe kapsamı (örneğin, 100 metre içinde, kapalı güvenlik) → Düşük kazanım (3±1dBi, örneğin 433M/900M frekans bantları) + 600 mm uzunluk (baton şeklinde/mikrofon şeklinde/fön şeklinde türler).
- Uzun mesafe kapsamı (örneğin, 300 metreden fazla, açık hava baz istasyonları) → Yüksek kazanç (10 ± 1dBi, örneğin 5.2G/5.8G frekans bantları) + 900mm uzunluk (şok emici davul yay tipi,Daha uzun yapı sinyal iletimini arttırır).
IV. Özet
Omnidirectional FRP antenlerini seçmenin temel mantığı "frekans bandı eşleşmesi → senaryoya göre türü belirlemek → alan üzerine kurulu boru çapını seçmek → gereksinimlere göre kazancı belirlemek"tir.Anten frekans bandının cihazla eşleşmesini sağlamak öncelikli olmalıdır., sonra senaryoya göre türü seçin ( titreşim, renk, taşınabilirlik), kurulum alanına göre borunun çapını belirleyin,ve nihayetinde sinyal kapsamı gereksinimlerine göre kazanç ve uzunluğu onaylayınBu dört adımla, cihazın istikrarlı ve verimli sinyal aktarımını sağlamak için uygun bir her yönlü FRP anten ürünü doğru bir şekilde seçebilirsiniz.
