Guida alla distinzione, al confronto e alla selezione delle antenne FRP omnidirezionali
Le antenne omnidirezionali FRP (Fiber Reinforced Plastic) possono essere classificate in quattro tipi in base al loro design esterno.Le seguenti informazioni illustrano la distinzione, il metodo di confronto e di selezione di tali prodotti per facilitare la scelta accurata delle antenne idonee.

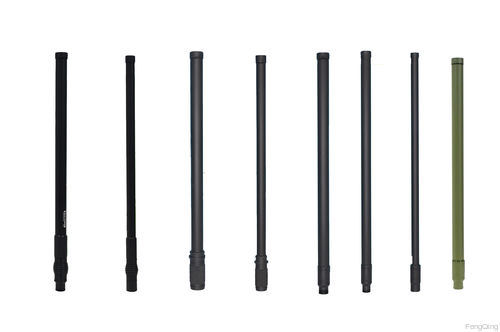

I. Distinguere i prodotti: classificazione in base al disegno o modello esterno
I quattro tipi di antenne variano significativamente per struttura esterna, dimensioni e caratteristiche principali, come descritto di seguito:
| Tipo |
Caratteristiche esterne |
Differenze strutturali fondamentali |
Caratteristiche dimensionali |
Scenari di applicazione preferiti |
| Antenna omnidirezionale a forma di bastone |
Assomiglia a un bastone con linee generali rette; le dimensioni del tappo sono di 35 mm e 28 mm; sono disponibili solo due diametri di tubo: 25 mm e 32 mm |
Nessun speciale assorbimento degli urti o strutture estese; adotta un progetto di base di tubo in FRP + manica dell'antenna, con un grande vibratore di tubo di rame incorporato |
Lunghezza fissa di 600 mm, complessivamente compatta |
Scenari che richiedono un'elevata portabilità dei dispositivi, quali i dispositivi di contromisura montati nello zaino e le attrezzature integrate nella valigia |
| Antenna omnidirezionale a microforma |
Imita l'aspetto di un microfono con un design semplice; le specifiche del tappo sono le stesse del tipo a forma di bastone (35mm/28mm); sono disponibili solo due diametri di tubo: 25mm e 32mm |
Struttura simile al tipo a forma di bastone, concentrandosi sull'aspetto leggero; le specifiche del vibratore a tubo di rame integrato sono le stesse di quelle del tipo a forma di bastone |
Lunghezza uniforme di 600 mm, leggermente più leggera del tipo a forma di bastone |
Dispositivi che richiedono un aspetto discreto, come i dispositivi portatili di blocco della custodia del carrello e le attrezzature per le valigie del carrello, per evitare un aspetto invadente |
| Antenna omnidirezionale a forma di canaglia |
Caratterizza una transizione a forma di canaglia in cima; le dimensioni del tappo sono di 35 mm, 28 mm e 22 mm; viene aggiunto un nuovo diametro del tubo di 20 mm (tre tipi in totale: 20 mm / 25 mm / 32 mm) |
Supporta la personalizzazione del colore (ad esempio, verde militare); il diametro del manico varia con il diametro del tubo (22mm/27mm/34mm), adattandosi a più spazi di installazione |
Lunghezza di 600 mm, con più opzioni di diametro del tubo, adatte a posizioni di installazione strette |
Scenari che richiedono colori di aspetto personalizzati o con spazio di installazione limitato, come stazioni base a media potenza e apparecchiature di sicurezza regionali fisse |
| Antenna omnidirezionale ad assorbimento dello shock |
Equipaggiato con una manica ad assorbimento dello shock a molla; le dimensioni del tappo sono di 35 mm/28 mm; sono disponibili solo due diametri di tubo: 25 mm e 32 mm; diametro della manica più grande (30 mm/38 mm) |
Aggiunta di una struttura ad assorbimento degli urti a molla per tamponare l'impatto delle vibrazioni; il vibratore a tubo di rame incorporato ha prestazioni antiinterferenza più forti |
Lunghezza aumentata a 900 mm, più stabile in generale, con eccezionale resistenza alle vibrazioni |
Dispositivi sensibili alle vibrazioni, quali attrezzature per valigie montate in auto e attrezzature mobili per esterni (ad es. attrezzature montate su zaini) |
![ultimo caso aziendale circa [#aname#]](//style.antidrone-device.com/images/load_icon.gif)
II. Confronto dei parametri fondamentali: similitudini e differenze tra i quattro tipi di antenne
(I) Parametri comuni: prestazioni di base coerenti
Tutte le antenne mantengono la coerenza delle prestazioni di base per garantire la stabilità in scenari generali, tra cui:
- Capacità di carico: 100 W per tutti, compatibile con dispositivi di uscita di media e alta potenza (ad esempio, stazioni base di media potenza, dispositivi di contromisura).
- VSWR (Voltage Standing Wave Ratio): ≤ 1.5, che si traduce in una bassa perdita di trasmissione del segnale e in una stabilità del segnale.
- Lobo orizzontale: 360° per tutti, soddisfacendo il requisito di una copertura omnidirezionale del segnale senza punti ciechi del segnale orizzontale.
- Tipo di connettore: connettore inserito N-J, che consente un'installazione estetica, una connessione sicura e riduce la perdita di contatto del segnale.
- Materiale: tutti adottano alloggiamento in FRP + grande vibratore a tubo di rame, con una forte durata all'aperto e adattabilità a varie condizioni di temperatura e clima.
(II) Parametri differenziali: influenza sull'adattabilità allo scenario
Le antenne di diversi tipi e bande di frequenza variano in termini di parametri chiave, che determinano direttamente i loro scenari applicabili.
| Dimensione dei parametri |
a forma di bastone / a forma di microfono (25 mm/32 mm di diametro del tubo) |
a forma di canaglia (20 mm/25 mm/32 mm di diametro del tubo) |
Tipo di molla a tamburo assorbente d'urto (25 mm/32 mm di diametro del tubo) |
| Distanze |
600 mm |
600 mm |
900 mm (più lungo, consentendo una gamma di copertura del segnale più ampia) |
| Opzioni di diametro del tubo |
2 tipi (25 mm/32 mm) |
3 tipi (20mm/25mm/32mm; 20mm adatti a spazi stretti) |
2 tipi (25 mm/32 mm) |
| Lobo verticale (esempio: banda di frequenza 2,4G) |
17 ± 3° |
17 ± 3° |
17±3° (rilativo alla banda di frequenza, coerente all'interno della stessa banda di frequenza) |
| Guadagno (esempio: banda di frequenza 5.8G) |
10±1dBi |
10±1dBi |
10±1dBi (aumento del guadagno con l'aumento della banda di frequenza, coerente all'interno della stessa banda di frequenza) |
| Funzioni speciali |
Nessuna |
Personalizzazione del colore |
Assorbimento dello shock da molla (resistenza alle vibrazioni) |
(III) Relazione corrispondente tra banda di frequenza e guadagno: determinazione della capacità di copertura del segnale
Le antenne di diverse bande di frequenza hanno guadagni diversi. Più alta è la banda di frequenza, maggiore è il guadagno e maggiore è la distanza di trasmissione del segnale.La corrispondenza specifica è la seguente::
| Banda di frequenza |
Intervallo di guadagno |
Tipo di segnale applicabile |
| 433M (420-440MHz) |
3±1dBi |
Microfoni senza fili, telefoni senza fili, alcuni telecomandi. |
| 900M (840-930MHz) |
3±1dBi |
GSM, CDMA, qualche walkie-talkie |
| 1.2G (1180-1280MHz) |
6±1dBi |
Alcune comunicazioni wireless, segnali di monitoraggio dedicati |
| 1.4G (1430-1450MHz) |
6±1dBi |
Segnali professionali di monitoraggio della sicurezza, dispositivi wireless specifici |
| 1.5G (1560-1620MHz) |
6±1dBi |
Segnali ausiliari GPS/Beidou, segnali di sicurezza regionale |
| 2.4G (2400-2500 MHz) |
8±1dBi |
WIFI-2.4G, Bluetooth, qualche trasmissione di immagini UAV. |
| 5.2G (5150-5350 MHz) |
10±1dBi |
WIFI-5.2G, controllo di volo UAV di fascia alta |
| 5.8G (5700-5900MHz) |
10±1dBi |
WIFI-5.8G, navigazione UAV, contromisure per strumenti di imbroglio wireless |
III. Metodo di selezione: quattro fasi per una corrispondenza accurata dei requisiti
Passo 1: chiarire la banda di frequenza del dispositivo e bloccare la gamma di base
Antenne a schermo corrispondenti alla banda di frequenza di funzionamento del dispositivo, che è il prerequisito fondamentale.
- Esempio 1: per un router WIFI o un dispositivo Bluetooth 2.4G, si deve selezionare un'antenna con una banda di frequenza di 2400-2500 MHz.
- Esempio 2: per le contromisure relative ai droni (che richiedono la copertura delle bande di frequenza di controllo del volo e di trasmissione delle immagini), la priorità deve essere data alle antenne con bande di frequenza di 5,2G (5150-5350 MHz) o 5.8G (5700-5900MHz).
Passaggio 2: selezionare il tipo di antenna in base allo scenario di utilizzo
Determinare il tipo di antenna considerando l'ambiente di installazione del dispositivo, se è mobile e se sono presenti requisiti speciali (ad esempio, assorbimento degli urti, colore).
- Scenario 1: Vehicle-mounted equipment and outdoor mobile backpack-mounted equipment (susceptible to vibration) → Prioritize the shock-absorbing drum spring type (the spring structure resists vibration and ensures signal stability).
- Scenario 2: installazione fissa (ad esempio, stazioni base a media potenza, sicurezza regionale) con necessità di colori nascosti (ad esempio,verde militare) → Selezionare il tipo a forma di canaglia (supporta la personalizzazione dei colori, e il diametro del tubo di 20 mm è adatto per spazi stretti).
- Scenario 3: custodie portatili per carrelli e attrezzature integrate nella valigia (per la compattezza) → Scegliere il tipo a forma di bastone/microfono (lunghezza breve di 600 mm, diametro del tubo di 25 mm per un facile stoccaggio).
Fase 3: Determinare le specifiche di diametro del tubo in base allo spazio di installazione
Selezionare il diametro del tubo appropriato in base allo spazio interno del dispositivo o al luogo di installazione.
- Spazio sufficiente (ad esempio, stanze di elaborazione della stazione base, grandi casse per carrelli) → diametro del tubo di 32 mm (più grande tubo di rame incorporato, maggiore efficienza di carico e prestazioni più stabili).
- Spazio ristretto (ad esempio, valigie, piccole attrezzature montate sullo zaino) → diametro del tubo di 25 mm o 20 mm (il diametro di 20 mm è unico per il tipo a forma di imbuto ed è il più compatto).
Passo 4: conferma del guadagno e della lunghezza in base ai requisiti del segnale
Selezionare l'antenna con il corrispondente guadagno e lunghezza in base alle esigenze di copertura del segnale e di penetrazione.
- Copertura a breve distanza (ad esempio, entro 100 metri, sicurezza interna) → Basso guadagno (3±1dBi, come bande di frequenza 433M/900M) + lunghezza di 600 mm (tipi a forma di bastone / a forma di microfono / a forma di imbuto).
- Copertura a lunga distanza (ad esempio, oltre 300 metri, stazioni base all'aperto) → Alto guadagno (10±1dBi, come bande di frequenza 5.2G/5.8G) + lunghezza di 900 mm (tipo molla a tamburo assorbente urti,struttura più lunga migliora la trasmissione del segnale).
IV. Riassunto
La logica di base per la selezione di antenne FRP omnidirezionali è "corrispondenza della banda di frequenza → determinare il tipo in base a uno scenario → selezionare il diametro del tubo in base allo spazio → determinare il guadagno in base ai requisiti".Si deve dare priorità a garantire che la banda di frequenza dell'antenna corrisponda al dispositivo, quindi selezionare il tipo in base allo scenario (vibrazione, colore, portabilità), determinare il diametro del tubo in base allo spazio di installazione,e infine confermare il guadagno e la lunghezza secondo i requisiti di copertura del segnaleAttraverso questi quattro passaggi, è possibile selezionare con precisione un prodotto di antenna FRP omnidirezionale adatto per garantire una trasmissione del segnale stabile ed efficiente del dispositivo.
