オムニダイレクショナルFRP (ファイバー強化プラスチック) アンテナは,外部の設計に基づいて4種類に分類することができる.各タイプは構造,パラメータ,適用可能なシナリオによって異なる.区別について詳しくは適切なアンテナの正確な選択を容易にする.

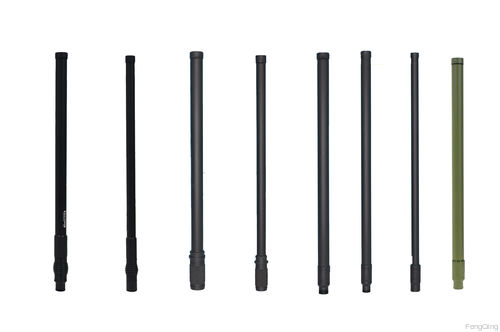

4種類のアンテナは,外部の構造,寸法,およびコア機能において,以下のとおり大きく異なります.
| タイプ | 外見 | 主要な構造的差異 | 寸法特性 | 優先される応用シナリオ |
|---|---|---|---|---|
| 棒状のオムニダイレクトアンテナ | 整形線で棒のような形状.キャップサイズは35mmと28mmで,2つのチューブ直径のみ:25mmと32mm | 特殊なショック吸収や拡張構造がない. FRPチューブ+アンテナ袖の基本的な設計を採用し,内蔵された大きな銅チューブ振動器 | 固定長さ600mm,全体的にコンパクト | 背包に搭載された対策装置やスーツケース内蔵機器などの デバイスの高い携帯性を要求するシナリオ |
| マイク状のオムニダイレクトアンテナ | シンプルなデザインでマイクの外観を模倣する;キャップの仕様は棒形型 (35mm/28mm) と同じである.25mmと32mmの2つのチューブ直径しか利用できない. | 軽量な外見に焦点を当てた棒形型に似た構造;組み込みの銅管振動器の仕様は棒形型と同じです | 600mm の統一長さ,棒形型よりわずかに軽い | 軽い外見を必要とする装置,例えば,携帯のトランクケースの妨害装置やトランクスーツケースの設備,侵入的な外観を避けるため |
| 管状のオムニダイレクトアンテナ | 上部にフンネル状の移行機能;キャップサイズは35mm,28mm,22mm;新しい20mm管径が追加された (合計3種類:20mm/25mm/32mm) | 色のカスタマイズをサポート (例えば,軍事緑色); 管の直径 (22mm/27mm/34mm) に合わせて袖の直径が異なります. | 600mmの長さ,より多くの管径オプションで,狭い設置位置に適しています | パーソナライズされた外観の色を必要とし,または中等電力ベースステーションや固定区域セキュリティ機器などの設置スペースが限られているシナリオ |
| ショック吸収ドラムスプリング オムニダイレクトアンテナ | スプリング・ショック・アボッシング・ハッシュで装備.キャップサイズは35mm/28mm.チューブ直径は25mmと32mmのみ,ハッシュ直径は30mm/38mm | 振動の衝撃を緩めるためのスプリングショック吸収構造のコア追加;内蔵銅管振動器はより強い反干渉性能を持っています | 長さ 900mm に増加し,全体的に安定し,優れた振動抵抗性 | 振動に敏感な装置,例えば車に搭載されたスーツケース装置や屋外移動装置 (例えばバックパックに搭載された装置) |
![最新の会社の事例について [#aname#]](http://style.antidrone-device.com/images/load_icon.gif){kind=icon}
すべてのアンテナは,以下のような一般的なシナリオにおける安定性を確保するために,基本性能の一貫性を維持する.
異なるタイプのアンテナと周波数帯は,適用可能なシナリオを直接決定する主要なパラメータで異なります.主な違いは以下のとおりです.
| パラメータの次元 | バット形/マイク形 (25mm/32mmチューブ直径) | フンネル形 (20mm/25mm/32mm管径) | 衝撃吸収ドラムスプリングタイプ (25mm/32mm管径) |
|---|---|---|---|
| 長さ | 600mm | 600mm | 900mm (より長く,より広い信号カバー範囲を可能にする) |
| 管直径オプション | 2種類 (25mm/32mm) | 3種類 (20mm/25mm/32mm;狭いスペースに適した20mm) | 2種類 (25mm/32mm) |
| 垂直ロブ (例:2.4G周波数帯) | 17±3° | 17±3° | 17±3° (周波数帯に関連し,同じ周波数帯内で一致) |
| 増幅 (例:5.8G周波数帯) | 10±1dBi | 10±1dBi | 10±1dBi (周波数帯の上昇とともに増加し,同じ周波数帯内で一貫している) |
| 特別機能 | ない | カラーカスタマイズ | スプリングショック吸収 (振動抵抗) |
異なる周波数帯のアンテナは異なる幅を持つ.周波数帯が高くなるほど,幅が大きくなり,信号伝送距離が長くなる.具体的対応は次のとおりです:
| 周波数帯 | 増幅範囲 | 適用可能な信号タイプ |
|---|---|---|
| 433M (420-440MHz) | 3±1dBi | ワイヤレスマイク,無線電話,リモコン |
| 900M (840-930MHz) | 3±1dBi | GSM,CDMA,いくつかのウォーキー・トッキー |
| 1.2G (1180~1280MHz) | 6±1dBi | いくつかの無線通信,専用監視信号 |
| 1.4G (1430〜1450MHz) | 6±1dBi | プロのセキュリティ監視信号,特定のワイヤレスデバイス |
| 1.5G (1560〜1620MHz) | 6±1dBi | GPS/北斗補助信号,地域セキュリティ信号 |
| 2.4G (2400-2500MHz) | 8±1dBi | WIFI-2.4G,ブルートゥース,UAVの画像送信 |
| 5.2G (5150-5350MHz) | 10±1dBi | WIFI-5.2G 高級UAV飛行制御 |
| 5.8G (5700-5900MHz) | 10±1dBi | WIFI-5.8G,UAVナビゲーション,無線詐欺ツール対策 |
装置の動作周波数帯に対応するスクリーンアンテナが基本条件です
装置の設置環境,移動性,特殊要件 (衝撃吸収,色など) を考慮してアンテナタイプを決定する.
装置の内部空間や設置場所に応じて適切な管径を選択する.
信号のカバー距離と穿透要求に応じて,対応する増幅と長さのアンテナを選択します.
汎方向FRPアンテナの選択の基本論理は"周波数帯マッチング →シナリオに基づいてタイプを決定 →空間に基づいてチューブ直径を選択 →要件に基づいて増幅を決定"である.優先的にアンテナの周波数帯がデバイスと一致することを確保する必要があります, 次にシナリオ (振動,色,持ち運び可能性) に基づいてタイプを選択し,設置スペースに基づいてチューブ直径を決定します.そして最後に,信号カバー要件に従って,利益と長さを確認します.この4つのステップを通して,デバイスの安定した効率的な信号伝送を保証するために,適切な全方向 FRP アンテナ製品を正確に選択できます.
