Przewodnik do rozróżniania, porównania i wyboru anten FRP wszechstronnych

2025-09-26
Przewodnik do rozróżniania, porównania i wyboru anten FRP wszechstronnych

Anteny FRP (Fiber Reinforced Plastic) mogą być podzielone na cztery rodzaje w oparciu o ich konstrukcję zewnętrzną.Poniżej przedstawiono szczegółowo rozróżnienie, porównania i metody wyboru tych produktów w celu ułatwienia dokładnego wyboru odpowiednich anten.

I. Rozróżnienie produktów: klasyfikacja według wzoru zewnętrznego

Cztery typy anten różnią się znacząco pod względem struktury zewnętrznej, wymiarów i cech podstawowych, jak szczegółowo opisano poniżej:

Rodzaj Wzór zewnętrzny Podstawowe różnice strukturalne Charakterystyka wymiarowa Preferowane scenariusze zastosowań
Antena wszechstronna w kształcie pałeczki Przypomina pałeczkę z prostymi liniami ogólnymi; rozmiary czapki są 35 mm i 28 mm; dostępne są tylko dwie średnice rur: 25 mm i 32 mm Brak specjalnej absorpcji uderzeń lub rozszerzonych struktur; przyjmuje podstawowy projekt rury FRP + osłony anteny, z wbudowanym dużym wibratorem rury miedzianej Długość stała 600 mm, kompaktowa Scenariusze wymagające dużej przenośności urządzenia, takie jak urządzenia przeciwdziałające zamontowane w plecaku i wyposażenie wbudowane w walizkę
Antenna wszechstronna w kształcie mikrofonu Naśladuje wygląd mikrofonu o prostej konstrukcji; specyfikacje czapki są takie same jak typ w kształcie kija (35mm/28mm); dostępne są tylko dwie średnice rur: 25mm i 32mm Podobna struktura do typu w kształcie pałeczki, koncentrując się na lekkim wyglądzie; specyfikacje wbudowanego wibratora rurowego miedzi są takie same jak w przypadku typu w kształcie pałeczki Zjednoczona długość 600 mm, nieco lżejsza niż rodzaj w kształcie pałeczki Urządzenia wymagające cichego wyglądu, takie jak przenośne urządzenia blokujące obudowę wózka i sprzęt do walizki wózkowej, aby uniknąć zakłócającego wyglądu
Antenna wszechstronna w kształcie rynsztoka Wyróżnia się przejściem w kształcie lejki na górze; rozmiary czapki są 35 mm, 28 mm i 22 mm; dodano nową średnicę rurki 20 mm (w sumie trzy rodzaje: 20 mm / 25 mm / 32 mm) Wspiera dostosowanie kolorów (np. zielona wojskowa); średnica rękawów zmienia się w zależności od średnicy rurki (22mm/27mm/34mm), dostosowując się do większej liczby przestrzeni instalacyjnych Długość 600 mm, z większą liczbą opcji średnicy rur, odpowiednia do wąskich miejsc montażu Scenariusze wymagające dostosowania kolorów wyglądu lub ograniczonej powierzchni instalacyjnej, takie jak stacje bazowe o średniej mocy i stały regionalny sprzęt bezpieczeństwa
Wstrzykiwacz bębnowy sprężynowy antenka wszechstronna Wyposażone w sprężynowy obudowę absorbującą wstrząsy; rozmiary czapki są 35mm/28mm; dostępne tylko dwie średnice rur: 25mm i 32mm; większa średnica obudowy (30mm/38mm) Dodanie rdzenia sprężynowej struktury absorbującej wstrząsy w celu amortyzacji wpływu wibracji; wbudowany wibrator rury miedzianej ma lepszą wydajność antyinterferencyjną Długość zwiększona do 900 mm, stabilniejsza ogólnie, z wyjątkową odpornością na drgania Urządzenia wrażliwe na wibracje, takie jak wyposażenie do walizki samochodowej i urządzenia mobilne na zewnątrz (np. wyposażenie do plecaków)

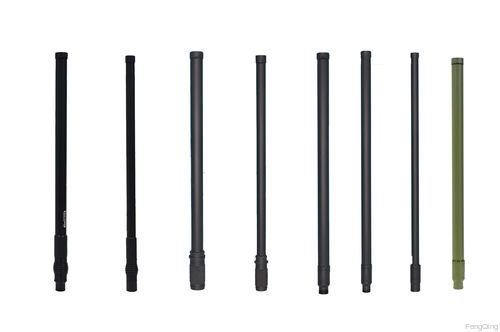

najnowsza sprawa firmy na temat [#aname#]
II. Porównanie podstawowych parametrów: cechy wspólne i różnice między czterema typami anten
(I) Wspólne parametry: spójna podstawowa wydajność

Wszystkie anteny utrzymują spójność w podstawowej wydajności, aby zapewnić stabilność w ogólnych scenariuszach, w tym:

  • Pojemność łącznika mocy: 100 W dla wszystkich, kompatybilne z urządzeniami wyjściowymi o średniej i dużej mocy (np. stacjami bazowymi o średniej mocy, urządzeniami przeciwdziałającymi).
  • VSWR (spadek napięcia na fali stałej): ≤ 1.5, co powoduje niską stratę w transmisji sygnału i zapewnia stabilność sygnału.
  • Płaszczyzna pozioma: 360° dla wszystkich, spełniając wymóg pokrycia sygnału we wszystkich kierunkach bez ślepych punktów w horyzontalnym sygnale.
  • Rodzaj złącza: złącze N-J, które umożliwia estetyczną instalację, bezpieczne połączenie i zmniejsza utratę kontaktu sygnału.
  • Materiał: Wszystkie urządzenia posiadają obudowę z FRP + duży wibrator z miedzianą rurą, charakteryzujący się silną trwałością na zewnątrz i zdolnością do adaptacji do różnych warunków temperatury i klimatu.
(II) Parametry różniczkowe: wpływ na możliwość dostosowania scenariusza

Anteny różnych typów i pasm częstotliwości różnią się kluczowymi parametrami, które bezpośrednio określają ich stosowne scenariusze.

Wymiar parametru W kształcie pałeczki / mikrofonu (25 mm / 32 mm średnicy rurki) Wzornictwo w postaci rynsztoka (średnica rury 20 mm/25 mm/32 mm) Typ sprężyny bębnowej absorbującej wstrząsy (25 mm/32 mm średnicy rurki)
Długość 600 mm 600 mm 900 mm (dłuższy, umożliwiający szerszy zakres zasięgu sygnału)
Opcje średnicy rur 2 typy (25mm/32mm) 3 typy (20mm/25mm/32mm; 20mm odpowiednie do wąskich przestrzeni) 2 typy (25mm/32mm)
Wersjalny płat (Przykład: pasma częstotliwości 2,4G) 17±3° 17±3° 17±3° (związane z zakresem częstotliwości, spójne w tym samym zakresie częstotliwości)
Zysk (np. pasma częstotliwości 5,8G) 10±1dBi 10±1dBi 10±1dBi (zwiększa się zwiększenie pasma częstotliwości, spójne w obrębie tego samego pasma częstotliwości)
Specjalne funkcje Żadnego Dostosowanie kolorów Absorpcja wstrząsów sprężyny (opór wibracji)
(III) Odpowiedni związek między pasmem częstotliwości a zyskiem: określenie zdolności zasięgu sygnału

Anteny z różnych pasm częstotliwości mają różne zyski. Im wyższy pasm częstotliwości, tym większy zysk i tym dłuższa odległość transmisji sygnału.Szczegółowa korespondencja jest następująca::

Pasma częstotliwości Zakres zysków Stosowane typy sygnałów
433M (420-440MHz) 3±1dBi Mikrofony bezprzewodowe, telefony bezprzewodowe, niektóre pilotaże.
900M (840-930MHz) 3±1dBi GSM, CDMA, jakieś walkie-talkie.
1.2G (1180-1280MHz) 6±1dBi Niektóre komunikacje bezprzewodowe, dedykowane sygnały monitorowania
1.4G (1430-1450MHz) 6±1dBi Profesjonalne sygnały monitorowania bezpieczeństwa, specjalne urządzenia bezprzewodowe
1.5G (1560-1620MHz) 6±1dBi Sygnały pomocnicze GPS/Beidou, sygnały bezpieczeństwa regionalnego
2.4G (2400-2500MHz) 8±1dBi Wi-Fi 2.4G, Bluetooth, transmisja obrazu UAV.
5.2G (5150-5350 MHz) 10±1dBi WIFI-5.2G, zaawansowane sterowanie lotami bezzałogowych statków powietrznych
5.8G (5700-5900MHz) 10±1dBi WIFI-5.8G, nawigacja bezzałogowa, bezprzewodowe narzędzia do oszustwa
III. Metoda wyboru: Cztery kroki do dokładnego dopasowania wymogów
Krok 1: Wyjaśnienie pasma częstotliwości urządzenia i zablokowanie podstawowego zakresu

Anteny ekranowe odpowiadające pasmowi częstotliwości pracy urządzenia, który jest podstawowym warunkiem.

  • Przykład 1: W przypadku routera WIFI o pojemności 2,4G lub urządzenia Bluetooth należy wybrać antenę o zakresie częstotliwości 2400-2500 MHz.
  • Przykład 2: W przypadku przeciwdziałania dronom (wymagających pokrycia pasm częstotliwości kontroli lotu i transmisji obrazu) priorytet należy przyznać antenom z pasmami częstotliwości 5,2G (5150-5350 MHz) lub 5.8G (5700-5900MHz).
Krok 2: Wybierz typ anteny na podstawie scenariusza użytkowania

Typ anteny określa się, biorąc pod uwagę środowisko montażu urządzenia, czy jest ono mobilne oraz czy istnieją specjalne wymagania (np. absorpcja wstrząsów, kolor).

  • Scenariusz 1: Vehicle-mounted equipment and outdoor mobile backpack-mounted equipment (susceptible to vibration) → Prioritize the shock-absorbing drum spring type (the spring structure resists vibration and ensures signal stability).
  • Scenariusz 2: Instalacja stała (np. stacje bazowe o średniej mocy, bezpieczeństwo regionalne) z koniecznością ukrycia kolorów (np.Military green) → Select the funnelshaped type (supports color customization), a średnica rury 20 mm jest odpowiednia do wąskich przestrzeni).
  • Scenariusz 3: Przenośne obudowy do wózków i wyposażenie wbudowane w walizkę (staramy się zapewnić kompaktowość) → Wybierz typ w kształcie pałki/mikrofonu (krótka długość 600 mm, średnica rur 25 mm dla łatwego przechowywania).
Krok 3: Określenie średnicy rury na podstawie przestrzeni instalacyjnej

Wybierz odpowiednią średnicę rury w zależności od przestrzeni wewnętrznej urządzenia lub miejsca montażu.

  • Wystarczająca przestrzeń (np. pomieszczenia komputerowe stacji bazowej, duże obudowy wózków) → średnica rury 32 mm (większa wbudowana rurka miedziana, wyższa wydajność nośna i bardziej stabilna wydajność).
  • Wąska przestrzeń (np. walizki, małe sprzęt montażowy do plecaków) → średnica rury 25 mm lub 20 mm (średnica 20 mm jest wyjątkowa dla typu w kształcie węża i jest najbardziej kompaktowa).
Krok 4: Potwierdzenie wzrostu i długości na podstawie wymogów sygnału

Wybierz antenę o odpowiednim zwiększeniu i długości zgodnie z wymaganiami dotyczącymi odległości zasięgu sygnału i przenikania.

  • Obejście na krótkie odległości (np. w odległości 100 metrów, zabezpieczenie w pomieszczeniach) → Niski wzrost (3±1dBi, np. pasma częstotliwości 433M/900M) + długość 600 mm (typy w kształcie kijówki/mikrofonu/cewki).
  • Długodystansowe pokrycie (np. ponad 300 metrów, zewnętrzne stacje bazowe) → Wysoki zysk (10±1dBi, np. pasma częstotliwości 5.2G/5.8G) + długość 900 mm (rodzaj sprężyny bębnowej absorbującej wstrząsy,dłuższa struktura zwiększa transmisję sygnału).
IV. Podsumowanie

Podstawową logiką wyboru anten FRP wszechstronnych jest "spalanie pasma częstotliwości → określenie typu w oparciu o scenariusz → wybór średnicy rurki w oparciu o przestrzeń → określenie wzrostu w oparciu o wymagania".Priorytetem powinno być zapewnienie zgodności pasma częstotliwości anteny z urządzeniem, a następnie wybierz typ zgodnie ze scenariuszem (wibracja, kolor, przenośność), określić średnicę rur w oparciu o przestrzeń instalacyjną,i wreszcie potwierdzić wzrost i długość zgodnie z wymaganiami zakresu sygnałuDzięki tym czterem krokom można precyzyjnie wybrać odpowiedni produkt anteny FRP wszechstronne, aby zapewnić stabilną i wydajną transmisję sygnału urządzenia.
