Guide pour distinguer, comparer et sélectionner les antennes FRP omnidirectionnelles
Les antennes omnidirectionnelles FRP (en fibre de plastique renforcé) peuvent être classées en quatre types en fonction de leur conception externe.La distinction est détaillée ci-après:, comparaison et méthode de sélection de ces produits pour faciliter la sélection précise des antennes appropriées.

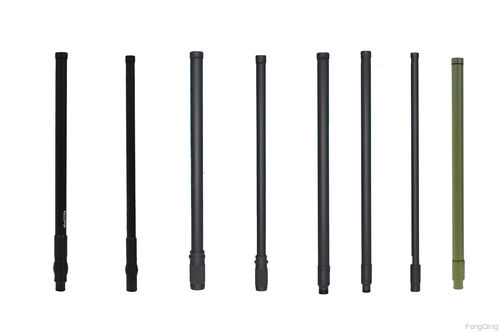

I. Distinction des produits: classement par dessin extérieur
Les quatre types d'antennes diffèrent considérablement par leur structure externe, leurs dimensions et leurs caractéristiques principales, comme indiqué ci-dessous:
| Le type |
Caractéristiques extérieures |
Différences structurelles essentielles |
Caractéristiques dimensionnelles |
Scénarios d'application préférés |
| Antenne omnidirectionnelle en forme de matraque |
Ressemble à une matraque avec des lignes droites; les tailles du bouchon sont de 35 mm et 28 mm; seulement deux diamètres de tube disponibles: 25 mm et 32 mm |
Pas d'absorption de choc spéciale ou de structures étendues; adopte une conception de base de tube FRP + manchon d'antenne, avec un vibrateur de tube de cuivre de grande taille intégré |
Longueur fixe de 600 mm, compacte dans son ensemble |
Scénarios nécessitant une grande portabilité des dispositifs, tels que les dispositifs de contre-mesure montés dans un sac à dos et les équipements intégrés dans une valise |
| Antenne omnidirectionnelle en forme de micro |
Imite l'apparence d'un microphone avec un design simple; les spécifications du capuchon sont les mêmes que celles du type en forme de matraque (35 mm/28 mm); seulement deux diamètres de tube disponibles: 25 mm et 32 mm |
Structure similaire au type en forme de bâton, en mettant l'accent sur l'apparence légère; les spécifications du vibrateur à tube de cuivre intégré sont les mêmes que celles du type en forme de bâton |
Longueur unifiée de 600 mm, légèrement plus légère que le type en forme de matraque |
Appareils nécessitant une apparence discrète, tels que les dispositifs portables de blocage du boîtier du chariot et l'équipement de la valise du chariot, afin d'éviter une apparence dérangeante |
| Antenne omnidirectionnelle en forme d'entonnoir |
Il comporte une transition en forme d'entonnoir en haut; les tailles de capuchon sont de 35 mm, 28 mm et 22 mm; un nouveau diamètre de tube de 20 mm est ajouté (trois types au total: 20 mm / 25 mm / 32 mm) |
Prend en charge la personnalisation des couleurs (par exemple, vert militaire); le diamètre de la pochette varie avec le diamètre du tube (22 mm / 27 mm / 34 mm), s'adaptant à plus d'espaces d'installation |
Longueur de 600 mm, avec plus d'options de diamètre de tube, adaptées aux positions d'installation étroites |
Scénarios nécessitant des couleurs d'apparence personnalisées ou avec un espace d'installation limité, tels que les stations de base de moyenne puissance et les équipements de sécurité régionaux fixes |
| Antenne omnidirectionnelle à tambour à ressort absorbant les chocs |
Équipé d'un manchon à ressort absorbant les chocs; les tailles du bouchon sont de 35 mm/28 mm; seulement deux diamètres de tube sont disponibles: 25 mm et 32 mm; diamètre du manchon plus grand (30 mm/38 mm) |
Ajout d'une structure à ressort absorbant les chocs pour tamponner l'impact des vibrations; le vibrateur à tube de cuivre intégré a une meilleure performance anti-interférence |
Longueur augmentée à 900 mm, plus stable dans l'ensemble, avec une résistance aux vibrations exceptionnelle |
Appareils sensibles aux vibrations, tels que les équipements pour valises montés sur le véhicule et les appareils mobiles extérieurs (par exemple, équipements montés sur un sac à dos) |
![dernière affaire concernant [#aname#]](//style.antidrone-device.com/images/load_icon.gif)
II. Comparaison des paramètres de base: points communs et différences entre les quatre types d'antennes
(I) Paramètres communs: performance de base cohérente
Toutes les antennes maintiennent la cohérence des performances de base pour assurer la stabilité dans les scénarios généraux, notamment:
- Capacité d'alimentation: 100 W pour tous, compatibles avec les dispositifs de sortie de puissance moyenne et élevée (par exemple, stations de base de puissance moyenne, dispositifs de contre-mesure).
- Les caractéristiques de l'appareil doivent être les suivantes:5, ce qui entraîne une faible perte de transmission du signal et assure la stabilité du signal.
- Lobes horizontaux: 360° pour tous, répondant à l'exigence d'une couverture omnidirectionnelle du signal sans points morts horizontaux.
- Type de connecteur: connecteur N-J d'insertion, qui permet une installation esthétique, une connexion sécurisée et réduit la perte de contact du signal.
- Matériau: Tous adoptent un boîtier en FRP + un grand vibrateur de tube en cuivre, offrant une forte durabilité en extérieur et une adaptabilité à diverses conditions de température et de climat.
(II) Paramètres différentiels: influence sur l'adaptabilité au scénario
Les antennes de différents types et bandes de fréquences diffèrent par leurs paramètres clés, qui déterminent directement leurs scénarios applicables.
| Dimension du paramètre |
En forme de bâton / en forme de microphone (25 mm/32 mm de diamètre du tube) |
en forme d'entonnoir (20 mm/25 mm/32 mm de diamètre du tube) |
Type de ressort à tambour absorbant les chocs (25 mm/32 mm de diamètre du tube) |
| Longueur |
600 mm |
600 mm |
900 mm (plus long, permettant une couverture du signal plus large) |
| Options de diamètre du tube |
2 types (25 mm/32 mm) |
3 types (20 mm/25 mm/32 mm; 20 mm adaptés aux espaces étroits) |
2 types (25 mm/32 mm) |
| Loup verticale (exemple: bande de fréquence 2,4G) |
17 ± 3° |
17 ± 3° |
17±3° (en fonction de la bande de fréquences, cohérente dans la même bande de fréquences) |
| Gain (exemple: bande de fréquences 5,8G) |
10±1dBi |
10±1dBi |
10±1dBi (augmentation du gain avec l'augmentation de la bande de fréquences, cohérente dans la même bande de fréquences) |
| Fonctions spéciales |
Aucune |
Personnalisation des couleurs |
Absorption des chocs par ressort (résistance aux vibrations) |
(III) Relation correspondante entre bande de fréquences et gain: détermination de la capacité de couverture du signal
Les antennes de différentes bandes de fréquences ont des gains différents. Plus la bande de fréquence est élevée, plus le gain est grand et plus la distance de transmission du signal est longue.La correspondance spécifique est la suivante:
| Bandes de fréquences |
Plage de gain |
Types de signaux applicables |
| 433M (420-440MHz) |
3±1dBi |
Microphones sans fil, téléphones sans fil, certaines télécommandes |
| 900M (840-930MHz) |
3±1dBi |
GSM, CDMA, des émetteurs-récepteurs |
| 1.2G (1180 à 1280 MHz) |
6 ± 1 dB |
Certaines communications sans fil, signaux de surveillance dédiés |
| 1.4G (1430 à 1450 MHz) |
6 ± 1 dB |
Signaux de surveillance de sécurité professionnels, appareils sans fil spécifiques |
| 1.5G (1560 à 1620 MHz) |
6 ± 1 dB |
Signals auxiliaires GPS/Beidou, signaux de sécurité régionaux |
| 2.4G (2400 à 2500 MHz) |
8 ± 1 dB |
WIFI 2.4G, Bluetooth, une transmission d'images UAV |
| 5.2G (5150-5350 MHz) |
10±1dBi |
WIFI-5.2G, contrôle de vol de drones haut de gamme |
| 5.8G (5700 à 5900 MHz) |
10±1dBi |
WIFI-5.8G, navigation UAV, contre-mesures pour les outils de triche sans fil |
III. Méthode de sélection: Quatre étapes pour faire correspondre les exigences avec précision
Étape 1: Clarifier la bande de fréquence de l'appareil et verrouiller la plage de base
Les antennes d'écran correspondant à la bande de fréquence de fonctionnement du dispositif, qui est la condition essentielle.
- Exemple 1: Pour un routeur WIFI ou un dispositif Bluetooth 2,4G, il convient de sélectionner une antenne d'une bande de fréquence comprise entre 2400 et 2500 MHz.
- Exemple 2: Pour les contre-mesures des drones (qui nécessitent une couverture des bandes de fréquences de contrôle de vol et de transmission d'images), la priorité doit être donnée aux antennes avec des bandes de fréquences de 5,2 G (5150-5350 MHz) ou 5.8G (5700 à 5900 MHz).
Étape 2: Sélectionnez le type d'antenne en fonction du scénario d'utilisation
Le type d'antenne doit être déterminé en tenant compte de l'environnement d'installation du dispositif, de sa mobilité et des exigences particulières (absorption des chocs, couleur, par exemple).
- Scénario 1: Vehicle-mounted equipment and outdoor mobile backpack-mounted equipment (susceptible to vibration) → Prioritize the shock-absorbing drum spring type (the spring structure resists vibration and ensures signal stability).
- Scénario 2: installation fixe (par exemple, stations de base à puissance moyenne, sécurité régionale) nécessitant des couleurs cachées (par exemple,Le type en forme d'entonnoir (supporte la personnalisation des couleurs), et le diamètre du tube de 20 mm est adapté aux espaces étroits).
- Scénario 3: boîtiers de chariot portable et équipement intégré à la valise (en vue de la compacité) → Choisissez le type en forme de matraque/microphone (courte longueur de 600 mm, diamètre du tube de 25 mm pour un rangement facile).
Étape 3: déterminer la spécification du diamètre du tube en fonction de l'espace d'installation
Sélectionnez le diamètre du tube approprié en fonction de l'espace interne du dispositif ou de l'emplacement d'installation.
- Espace suffisant (par exemple, salles d'informatique de la station de base, grandes boîtes de chariot) → diamètre du tube de 32 mm (tube de cuivre intégré plus grand, efficacité de charge plus élevée et performance plus stable).
- Espace étroit (par exemple, valises, petits équipements montés sur un sac à dos) → diamètre de tube de 25 mm ou 20 mm (le diamètre de 20 mm est unique au type en forme d'entonnoir et est le plus compact).
Étape 4: Confirmer le gain et la longueur en fonction des exigences du signal
Sélectionnez l'antenne avec le gain et la longueur correspondants en fonction de la distance de couverture du signal et des exigences de pénétration.
- Couverture à courte distance (par exemple, à moins de 100 mètres, sécurité intérieure) → Faible gain (3±1dBi, comme les bandes de fréquences 433M/900M) + longueur de 600 mm (types en forme de matraque / en forme de microphone / en forme d'entonnoir).
- Couverture sur de longues distances (par exemple, plus de 300 mètres, stations de base extérieures) → Gain élevé (10±1dBi, comme les bandes de fréquences 5.2G/5.8G) + longueur de 900 mm (type de ressort à tambour absorbant les chocs,une structure plus longue améliore la transmission du signal).
IV. Résumé
La logique de base pour sélectionner les antennes FRP omnidirectionnelles est "correspondance de bande de fréquences → déterminer le type en fonction du scénario → sélectionner le diamètre du tube en fonction de l'espace → déterminer le gain en fonction des exigences".La priorité doit être donnée à la conformité de la bande de fréquence de l'antenne avec l'appareil, puis sélectionnez le type selon le scénario (vibration, couleur, portabilité), déterminez le diamètre du tube en fonction de l'espace d'installation,et enfin confirmer le gain et la longueur conformément aux exigences de couverture du signalGrâce à ces quatre étapes, vous pouvez sélectionner avec précision un produit d'antenne FRP omnidirectionnelle approprié pour assurer une transmission de signal stable et efficace de l'appareil.
