Guía para distinguir, comparar y seleccionar antenas FRP omnidireccionales

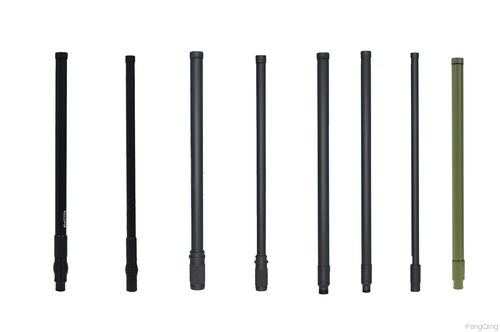

Las antenas FRP (plástico reforzado con fibra) omnidireccionales se pueden clasificar en cuatro tipos según su diseño externo. Cada tipo difiere en estructura, parámetros y escenarios de aplicación. A continuación se detalla la distinción, comparación y método de selección de estos productos para facilitar la selección precisa de antenas adecuadas.

Los cuatro tipos de antenas varían significativamente en estructura externa, dimensiones y características principales, como se detalla a continuación:

Todas las antenas mantienen la consistencia en el rendimiento básico principal para garantizar la estabilidad en escenarios generales, incluyendo:

• Capacidad de carga de energía: 100 W para todos, compatible con dispositivos de salida de potencia media y alta (por ejemplo, estaciones base de potencia media, dispositivos de contramedidas).
• VSWR (relación de onda estacionaria de voltaje): ≤1.5, lo que resulta en una baja pérdida de transmisión de señal y garantiza la estabilidad de la señal.
• Lóbulo horizontal: 360° para todos, cumpliendo con el requisito de cobertura de señal omnidireccional sin puntos ciegos de señal horizontal.
• Tipo de conector: Conector N-J insertado, que permite una instalación estética, una conexión segura y reduce la pérdida de contacto de la señal.
• Material: Todos adoptan una carcasa de FRP + un vibrador de tubo de cobre grande, con una gran durabilidad en exteriores y adaptabilidad a diversas condiciones de temperatura y clima.

Las antenas de diferentes tipos y bandas de frecuencia varían en parámetros clave, lo que determina directamente sus escenarios de aplicación. Las principales diferencias son las siguientes:

Las antenas de diferentes bandas de frecuencia tienen diferentes ganancias. Cuanto mayor sea la banda de frecuencia, mayor será la ganancia y mayor será la distancia de transmisión de la señal. La correspondencia específica es la siguiente:

Antenas de pantalla correspondientes a la banda de frecuencia de funcionamiento del dispositivo, que es el requisito previo principal.

• Ejemplo 1: Para un enrutador WIFI de 2,4G o un dispositivo Bluetooth, se debe seleccionar una antena con una banda de frecuencia de 2400-2500MHz.
• Ejemplo 2: Para las contramedidas de UAV (que requieren cobertura de las bandas de frecuencia de control de vuelo y transmisión de imágenes), se debe dar prioridad a las antenas con bandas de frecuencia de 5,2G (5150-5350MHz) o 5,8G (5700-5900MHz).

Determinar el tipo de antena considerando el entorno de instalación del dispositivo, si es móvil y si existen requisitos especiales (por ejemplo, absorción de impactos, color).

• Escenario 1: Equipos montados en vehículos y equipos móviles para exteriores montados en mochilas (susceptibles a vibraciones) → Priorizar el tipo de resorte amortiguador de impactos (la estructura de resorte resiste la vibración y garantiza la estabilidad de la señal).
• Escenario 2: Instalación fija (por ejemplo, estaciones base de potencia media, seguridad regional) con la necesidad de colores ocultos (por ejemplo, verde militar) → Seleccionar el tipo con forma de embudo (admite la personalización del color y el diámetro del tubo de 20 mm es adecuado para espacios estrechos).
• Escenario 3: Maletas con ruedas portátiles y equipos integrados en maletas (buscando compacidad) → Elegir el tipo con forma de bastón/micrófono (longitud corta de 600 mm, diámetro del tubo de 25 mm para facilitar el almacenamiento).

Seleccionar el diámetro del tubo adecuado de acuerdo con el espacio interno del dispositivo o la ubicación de instalación.

• Espacio suficiente (por ejemplo, salas de computadoras de estaciones base, maletas con ruedas grandes) → Diámetro del tubo de 32 mm (tubo de cobre incorporado más grande, mayor eficiencia de carga de energía y rendimiento más estable).
• Espacio estrecho (por ejemplo, maletas, equipos pequeños montados en mochilas) → Diámetro del tubo de 25 mm o 20 mm (el diámetro de 20 mm es exclusivo del tipo con forma de embudo y es el más compacto).

Seleccionar la antena con la ganancia y la longitud correspondientes de acuerdo con la distancia de cobertura de la señal y los requisitos de penetración.

• Cobertura de corta distancia (por ejemplo, dentro de los 100 metros, seguridad en interiores) → Baja ganancia (3±1dBi, como bandas de frecuencia de 433M/900M) + longitud de 600 mm (tipos con forma de bastón/micrófono/embudo).
• Cobertura de larga distancia (por ejemplo, más de 300 metros, estaciones base al aire libre) → Alta ganancia (10±1dBi, como bandas de frecuencia de 5,2G/5,8G) + longitud de 900 mm (tipo de resorte amortiguador de impactos, la estructura más larga mejora la transmisión de la señal).

La lógica principal para seleccionar antenas FRP omnidireccionales es "coincidencia de banda de frecuencia → determinar el tipo en función del escenario → seleccionar el diámetro del tubo en función del espacio → determinar la ganancia en función de los requisitos". Se debe dar prioridad a garantizar que la banda de frecuencia de la antena coincida con el dispositivo, luego seleccionar el tipo de acuerdo con el escenario (vibración, color, portabilidad), determinar el diámetro del tubo en función del espacio de instalación y, finalmente, confirmar la ganancia y la longitud de acuerdo con los requisitos de cobertura de la señal. A través de estos cuatro pasos, puede seleccionar con precisión un producto de antena FRP omnidireccional adecuado para garantizar una transmisión de señal estable y eficiente del dispositivo.
