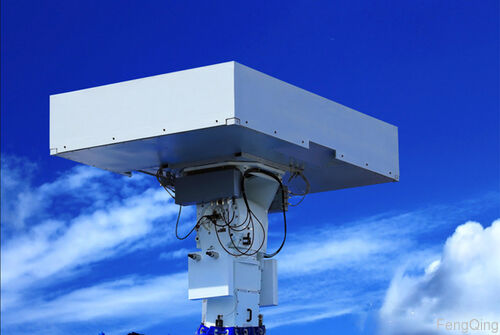

Panduan Profesional untuk Pemilihan Radar dalam Sistem Anti-Pesawat Udara Tak Berawak (C-UAS)
Dalam sistem Anti-Drone terintegrasi, radar berfungsi sebagai sensor deteksi jarak jauh dan peringatan dini yang krusial, bertanggung jawab untuk menemukan, mengidentifikasi, dan terus melacak target drone dari kejauhan. Memilih radar yang tepat adalah langkah pertama dalam membangun arsitektur pertahanan yang efektif.
Bab 1: Pertimbangan Inti
1.1 Analisis Karakteristik Target
Radar Cross-Section (RCS): RCS drone konsumen tipikal berkisar dari 0.001 m² hingga 0.01 m². Radar harus memiliki kemampuan deteksi sinyal lemah yang sangat baik.
Modalitas Penerbangan: Harus secara efektif menangkap keadaan penerbangan yang kompleks seperti melayang, penerbangan dengan kecepatan sangat rendah, manuver kecepatan tinggi, dan taktik kawanan.
1.2 Persyaratan Kinerja Taktis
Ruang Udara Deteksi: Tentukan cakupan yang diperlukan dalam hal jangkauan operasional, sudut azimut (omnidirectional/sektor), dan sudut elevasi rentang.
Kemampuan Resolusi: Mencakup resolusi jangkauan dan resolusi sudut, yang secara langsung memengaruhi diskriminasi multi-target dan akurasi identifikasi.
Fitur Identifikasi: Apakah ia memiliki kemampuan analisis mikro-Doppler adalah kunci untuk membedakan drone dari burung dan mengidentifikasi jenis drone.
1.3 Penempatan dan Adaptasi Lingkungan
Mode Penempatan: Bedakan antara tipe tetap, bergerak/dipasang di kendaraan, dan portabel/dapat dibawa manusia, yang menentukan ukuran, berat, dan batasan daya radar.
Lingkungan Operasional: Lingkungan yang berbeda (perkotaan, pinggiran kota, pesisir, dataran) memiliki karakteristik gangguan yang berbeda (bangunan, kendaraan, burung, cuaca). Radar harus memiliki kemampuan penekanan gangguan dan anti-jamming yang sesuai.
1.4 Integrasi dan Kepatuhan
Integrasi Sistem: Radar harus menyediakan antarmuka data standar (misalnya, ASTERIX, NMEA) untuk memastikan sinergi yang mulus dengan sistem Komando dan Kontrol (C2), unit elektro-optik, dan unit penanggulangan frekuensi radio.
Kepatuhan Spektrum: Pita frekuensi operasi harus mematuhi peraturan manajemen radio setempat untuk menghindari menyebabkan gangguan elektromagnetik.
![kasus perusahaan terbaru tentang [#aname#]](//style.antidrone-device.com/images/load_icon.gif)
Bab 2: Perbandingan Jalur Teknologi Utama
| Jenis Teknologi |
Keunggulan Inti |
Potensi Keterbatasan |
Skenario Aplikasi Khas |
| Radar Pulse-Doppler |
Teknologi matang, keandalan tinggi, kemampuan deteksi target bergerak yang baik, jangkauan jauh. |
Kemampuan deteksi terbatas terhadap target melayang/lambat, resolusi relatif lebih rendah, ukuran dan konsumsi daya biasanya lebih besar. |
Pengawasan ruang udara yang terus-menerus (misalnya, perimeter bandara), Pertahanan titik tetap. |
| Radar FMCW |
Deteksi yang sangat baik terhadap target stasioner & lambat (dapat mendeteksi drone yang melayang), konsumsi daya rendah, ukuran ringkas, hemat biaya, resolusi jangkauan tinggi. |
Jangkauan FMCW tradisional relatif pendek, rentan terhadap gangguan gangguan yang kuat. |
Penempatan bergerak jarak pendek/menengah, Pengisi celah ketinggian rendah di lingkungan perkotaan, Sistem portabel. |
| Radar Phased Array |
Pemindaian elektronik (tidak ada rotasi mekanis), respons sangat cepat, kemampuan pelacakan multi-target tinggi, keandalan tinggi (tidak ada bagian yang bergerak). |
Biaya tinggi, kompleksitas sistem. |
Aplikasi militer kelas atas, Melindungi target bernilai tinggi, serangan anti-kawanan. |
| Radar MIMO |
Bukaan virtual, mencapai resolusi sudut yang sangat tinggi, diskriminasi dan pelacakan multi-target yang sangat baik, kemampuan anti-jamming yang kuat. |
Teknologi yang relatif baru, algoritma pemrosesan yang kompleks, biaya lebih tinggi. |
Pelacakan presisi tinggi di lingkungan yang kompleks (misalnya, perkotaan), Membedakan kawanan drone yang terbang padat. |
| Radar Gelombang Milimeter |
Resolusi sangat tinggi (jangkauan & sudut), ukuran/berat ringkas, kemampuan ekstraksi fitur mikro-Doppler yang unggul. |
Jangkauan sangat dipengaruhi oleh atenuasi atmosfer (terutama hujan/kabut), jangkauan deteksi relatif lebih pendek. |
Deteksi dan identifikasi yang baik untuk garis pertahanan terakhir, Integrasi dengan sistem EO untuk akurasi tingkat kendali tembakan. |
Bab 3: Panduan Proses Pemilihan
Langkah 1: Analisis Persyaratan
- Tentukan Misi: Apa yang dilindungi? (misalnya, gedung pemerintah, bandara, stadion, perbatasan).
- Gariskan Area: Berapa jangkauan perlindungannya? (misalnya, radius 500m, 2km, 10km?).
- Identifikasi Ancaman: Jenis drone apa yang menjadi perhatian utama? (quadcopter konsumen, sayap tetap, buatan sendiri, kawanan?).
- Analisis Lingkungan: Di mana ia akan ditempatkan? (pusat kota, pinggiran kota, garis pantai, daerah pegunungan?).
Langkah 2: Pencocokan Kinerja
Tentukan Metrik Inti:
- RCS Minimum yang Dapat Dideteksi: Setidaknya harus dapat diandalkan mendeteksi target 0.01 m².
- Jangkauan Operasional Maksimum: Berdasarkan area yang ditentukan pada Langkah 1, memungkinkan waktu peringatan dan reaksi yang cukup.
- Tingkat Alarm Palsu: Membutuhkan tingkat alarm palsu yang sangat rendah untuk menghindari pemicuan sistem yang sering oleh burung, kendaraan, dll.
- Fungsi Utama: Apakah pengenalan mikro-Doppler dan deteksi melayang wajib?
Langkah 3: Penilaian Penempatan & Integrasi
- Persyaratan Mobilitas: Tetap, dipasang di kendaraan, atau portabel?
- Konsumsi & Pasokan Daya: Daya listrik utama, daya kendaraan, atau baterai?
- Antarmuka Integrasi: Konfirmasikan protokol keluaran radar kompatibel dengan sistem C2 yang ada atau yang direncanakan.
Langkah 4: Evaluasi Biaya & Pemasok
- Total Biaya Kepemilikan: Pertimbangkan biaya akuisisi, pemasangan, pemeliharaan, dan peningkatan.
- Reputasi Pemasok: Pilih pemasok dengan rekam jejak yang terbukti dan dukungan teknis yang baik.
- Pengujian & Validasi: Sangat merekomendasikan melakukan pengujian lapangan untuk memverifikasi kinerja radar di lingkungan dunia nyata, terutama kinerjanya dalam kondisi gangguan yang kompleks.
Bab 4: Solusi yang Direkomendasikan untuk Skenario Khas
| Skenario Aplikasi |
Jenis Radar yang Direkomendasikan |
Rasional Utama |
Pertahanan Titik Perkotaan
(misalnya, gedung pemerintah, kedutaan) |
Radar MIMO atau Radar FMCW Lanjutan |
Penekanan gangguan perkotaan yang unggul, resolusi tinggi untuk membedakan target padat, kemampuan identifikasi mikro-Doppler yang baik. |
Keamanan Acara Besar
(misalnya, Olimpiade, G20) |
Pertahanan Berlapis:
1. Jangkauan Jauh: Radar Pulse-Doppler
2. Zona Jarak Pendek/Inti: Radar FMCW/MIMO |
Jangkauan jauh memberikan kesadaran situasional area luas; radar presisi tinggi jarak pendek menangani identifikasi yang akurat dan pengisian celah ketinggian rendah di zona inti. |
Patroli Perbatasan & Infrastruktur Kritis
(misalnya, bandara, pembangkit listrik) |
Radar Pulse-Doppler Jarak Menengah-Jauh atau Radar Phased Array |
Jangkauan jauh memberikan pengawasan area luas yang berkelanjutan terhadap berbagai ancaman udara. |
Pertahanan Udara Bergerak/Lapangan
(misalnya, pasukan pengiring) |
Radar FMCW yang Dipasang di Kendaraan atau Radar Gelombang Milimeter Portabel |
Penempatan cepat, konsumsi daya rendah, ukuran/berat ringkas, efektif terhadap drone kecil yang melayang dan bergerak lambat. |
Solusi Biaya Rendah/Portabel
(misalnya, unit yang diturunkan, pos depan) |
Radar FMCW/Gelombang Milimeter Portabel |
Biaya rendah, portabel, bertenaga baterai, memenuhi kebutuhan deteksi dan peringatan dasar. |
Kesimpulan
Radar adalah landasan informasi dari sistem C-UAS, tetapi tidak beroperasi secara terpisah. Solusi optimal berasal dari analisis yang tepat dari persyaratan misi seseorang dan pencocokan opsi teknologi yang cermat. Pada akhirnya, sistem C-UAS yang berhasil bergantung pada integrasi dan sinergi yang mendalam dari radar, deteksi frekuensi radio elektro-optik, dan tindakan soft/hard kill di bawah komando terpadu.
