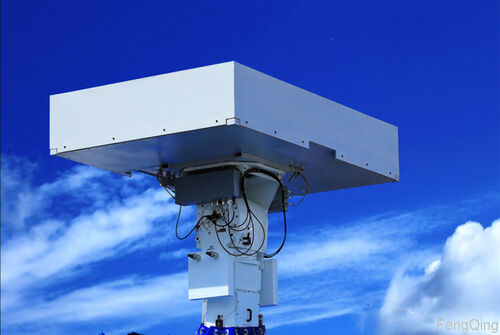

Karşı İnsansız Hava Aracı Sistemlerinde (C-UAS) Radar Seçimine Yönelik Profesyonel Kılavuz
Entegre bir İHA Karşıtı sistemde, radar, uzaktan İHA hedeflerini keşfetmek, tanımlamak ve sürekli olarak izlemekten sorumlu, kritik uzun menzilli tespit ve erken uyarı sensörü olarak hizmet eder. Uygun radarı seçmek, etkili bir savunma mimarisi oluşturmanın ilk adımıdır.
Bölüm 1: Temel Hususlar
1.1 Hedef Özellikleri Analizi
Radar Kesit Alanı (RCS): Tipik tüketici İHA'larının RCS'si 0,001 m² ile 0,01 m² arasında değişir. Radar, mükemmel zayıf sinyal algılama yeteneklerine sahip olmalıdır.
Uçuş Modları: Havada asılı kalma, çok düşük hızlı uçuş, yüksek hızlı manevralar ve sürü taktikleri gibi karmaşık uçuş durumlarını etkili bir şekilde yakalamalıdır.
1.2 Taktik Performans Gereksinimleri
Tespit Hava Sahası: Gerekli kapsamı çalışma menzili, azimut açısı (çok yönlü/sektörel) ve yükseklik açısı aralığı açısından tanımlayın.
Çözünürlük Yeteneği: Çoklu hedef ayrımını ve tanımlama doğruluğunu doğrudan etkileyen menzil çözünürlüğünü ve açısal çözünürlüğü kapsar.
Tanımlama Özellikleri: mikro-Doppler analizi yeteneğine sahip olup olmaması, İHA'ları kuşlardan ayırmak ve İHA türlerini belirlemek için önemlidir.
1.3 Dağıtım ve Çevresel Uyarlanabilirlik
Dağıtım Modu: Radar boyutu, ağırlığı ve güç kısıtlamalarını belirleyen sabit, mobil/araca monte ve taşınabilir/insan taşınabilir türler arasında ayrım yapın.
Çalışma Ortamı: Farklı ortamlar (kentsel, banliyö, kıyı, ovalar) farklı parazit girişim özelliklerine sahiptir (binalar, araçlar, kuşlar, hava durumu). Radar, ilgili parazit bastırma ve parazit önleme yeteneklerine sahip olmalıdır.
1.4 Entegrasyon ve Uyumluluk
Sistem Entegrasyonu: Radar, Komuta ve Kontrol (C2) sistemi, elektro-optik birimler ve radyo frekanslı karşı önlem birimleri ile sorunsuz sinerji sağlamak için standart veri arayüzleri (örneğin, ASTERIX, NMEA) sağlamalıdır.
Spektrum Uyumluluğu: Çalışma frekans bandı, elektromanyetik paraziti önlemek için yerel radyo yönetimi düzenlemelerine uygun olmalıdır.
![son şirket davası hakkında [#aname#]](//style.antidrone-device.com/images/load_icon.gif)
Bölüm 2: Ana Akım Teknoloji Yollarının Karşılaştırması
| Teknoloji Türü |
Temel Avantajları |
Potansiyel Sınırlamalar |
Tipik Uygulama Senaryoları |
| Darbe-Doppler Radarı |
Olgun teknoloji, yüksek güvenilirlik, iyi hareketli hedef algılama yeteneği, uzun menzil. |
Havada asılı kalma/yavaş hedeflere karşı sınırlı algılama yeteneği, nispeten daha düşük çözünürlük, tipik olarak daha büyük boyut ve güç tüketimi. |
Kalıcı hava sahası gözetimi (örneğin, havaalanı çevresi), Sabit nokta savunması. |
| FMCW Radarı |
Durağan ve yavaş hedeflerin mükemmel tespiti (havada asılı kalan İHA'ları tespit edebilir), düşük güç tüketimi, kompakt boyut, uygun maliyetli, yüksek menzil çözünürlüğü. |
Geleneksel FMCW menzili nispeten kısadır, güçlü parazit girişimine karşı hassastır. |
Kısa/Orta menzilli mobil dağıtım, Kentsel ortamlarda düşük irtifa boşluk dolgusu, Taşınabilir sistemler. |
| Uzun menzil, çeşitli hava tehditlerine karşı sürekli geniş alan gözetimi sağlar. |
Elektronik tarama (mekanik dönüş yok), çok hızlı tepki, yüksek çoklu hedef izleme yeteneği, yüksek güvenilirlik (hareketli parça yok). |
Yüksek maliyet, sistem karmaşıklığı. |
Üst düzey askeri uygulamalar, Yüksek değerli hedefleri koruma, sürü saldırılarına karşı koyma. |
| veya |
Sanal açıklık, çok yüksek açısal çözünürlük elde eder, mükemmel çoklu hedef ayrımı ve izleme, güçlü parazit önleme yeteneği. |
Nispeten yeni teknoloji, karmaşık işleme algoritmaları, daha yüksek maliyet. |
Karmaşık ortamlarda (örneğin, kentsel) yüksek hassasiyetli izleme, Yoğun uçan İHA sürülerini ayırt etme. |
| Milimetre Dalga Radarı |
Çok yüksek çözünürlük (menzil ve açı), kompakt boyut/ağırlık, üstün mikro-Doppler özellik çıkarma yeteneği. |
Menzil, atmosferik zayıflamadan (özellikle yağmur/sis) önemli ölçüde etkilenir, nispeten daha kısa tespit menzili. |
Son savunma hattı için ince tespit ve tanımlama, Ateş kontrolü seviyesinde doğruluk için EO sistemleriyle entegrasyon. |
Bölüm 3: Seçim Süreci Kılavuzu
Adım 1: Gereksinim Analizi
- Görevi Tanımlayın: Ne korunuyor? (örneğin, hükümet binası, havaalanı, stadyum, sınır).
- Alanı Belirleyin: Koruma aralığı nedir? (örneğin, yarıçap 500m, 2km, 10km?).
- Tehdidi Belirleyin: Birincil endişe kaynağı olan İHA türleri nelerdir? (tüketici quadcopter'ları, sabit kanatlı, ev yapımı, sürü?).
- Çevreyi Analiz Edin: Nereye konuşlandırılacak? (şehir merkezi, banliyöler, sahil şeridi, dağlık alan?).
Adım 2: Performans Eşleşmesi
Temel Ölçümleri Belirleyin:
- Minimum Algılanabilir RCS: En azından 0,01 m² hedefleri güvenilir bir şekilde tespit edebilmelidir.
- Maksimum Çalışma Menzili: Adım 1'de tanımlanan alana göre, yeterli uyarı ve tepki süresi sağlar.
- Yanlış Alarm Oranı: Kuşlar, araçlar vb. tarafından sık sık sistem tetiklenmesini önlemek için çok düşük bir yanlış alarm oranı gerektirir.
- Temel İşlevler: Mikro-Doppler tanıma ve havada asılı kalma tespiti zorunlu mu?
Adım 3: Dağıtım ve Entegrasyon Değerlendirmesi
- Hareketlilik Gereksinimleri: Sabit, araca monte veya taşınabilir mi?
- Güç Tüketimi ve Beslemesi: Şebeke gücü, araç gücü veya piller mi?
- Entegrasyon Arayüzü: Radarın çıkış protokolünün mevcut veya planlanan C2 sistemleriyle uyumlu olduğunu doğrulayın.
Adım 4: Maliyet ve Tedarikçi Değerlendirmesi
- Toplam Sahip Olma Maliyeti: Satın alma, kurulum, bakım ve yükseltme maliyetlerini göz önünde bulundurun.
- Tedarikçi İtibarı: Kanıtlanmış sicile ve iyi teknik desteğe sahip tedarikçileri seçin.
- Test ve Doğrulama: Radar performansını gerçek dünya ortamlarında, özellikle karmaşık parazit koşullarındaki performansını doğrulamak için saha testleri yapılması şiddetle tavsiye edilir.
Bölüm 4: Tipik Senaryolar İçin Önerilen Çözümler
Uygulama Senaryosu
| Önerilen Radar Tipi |
Temel Gerekçe |
Kentsel Nokta Savunması |
(örneğin, hükümet binaları, elçilikler)
MIMO Radarı |
veya Taşınabilir Milimetre Dalga RadarıÜstün kentsel parazit bastırma, yoğun hedefleri ayırt etmek için yüksek çözünürlük, iyi mikro-Doppler tanımlama yeteneği. |
Büyük Etkinlik Güvenliği |
(örneğin, Olimpiyatlar, G20)
Katmanlı Savunma: |
1.
Uzun Menzilli: Darbe-Doppler Radarı2.
Kısa Menzilli/Çekirdek Bölge: FMCW/MIMO RadarıUzun menzil, geniş alan farkındalığı sağlar; kısa menzilli yüksek hassasiyetli radar, çekirdek bölgede doğru tanımlama ve düşük irtifa boşluk doldurma işlemlerini gerçekleştirir. |
Sınır ve Kritik Altyapı Devriyesi |
(örneğin, havaalanları, enerji santralleri)
Orta-Uzun Menzilli Darbe-Doppler Radarı |
veya Taşınabilir Milimetre Dalga RadarıUzun menzil, çeşitli hava tehditlerine karşı sürekli geniş alan gözetimi sağlar. |
Mobil/Saha Hava Savunması |
(örneğin, eşlik eden kuvvetler)
Araca Monte FMCW Radarı |
veya Taşınabilir Milimetre Dalga RadarıHızlı konuşlandırma, düşük güç tüketimi, kompakt boyut/ağırlık, havada asılı kalan ve yavaş hareket eden küçük İHA'lara karşı etkilidir. |
Düşük Maliyetli/Taşınabilir Çözüm |
(örneğin, sökülmüş birimler, ileri karakollar)
Taşınabilir FMCW/Milimetre Dalga Radarı |
Düşük maliyetli, taşınabilir, pille çalışan, temel tespit ve uyarı ihtiyaçlarını karşılar. |
Sonuç |
Radar, bir C-UAS sisteminin bilgi temel taşıdır, ancak tek başına çalışmaz. En uygun çözüm, kişinin kendi görev gereksinimlerinin doğru bir şekilde analiz edilmesinden ve teknolojik seçeneklerin dikkatli bir şekilde eşleştirilmesinden kaynaklanır. Sonuç olarak, başarılı bir C-UAS sistemi, radarların, elektro-optik, radyo frekansı tespiti ve yumuşak/sert öldürme önlemlerinin birleşik komuta altında derin
entegrasyonuna ve sinerjisine bağlıdır.
